钢结构alc外墙板安装连接方法

作者: alc板 时间: 2019-03-20 来源:原创
摘要:钢结构alc外墙板安装方式有外挂竖装板、横装板及内嵌竖装板及横装板。其中外挂竖装板、横装板可以采用钩头螺栓、及内置锚固法固定,内嵌式可以采用钩头螺栓及U型卡固定。...

       随着建筑装配式政策落地,各地政府的大力推广,装配式行业如雨后的春笋蓬勃发展。做为装配式建筑的主角alc板与钢结构结合使用也迎来了空前的发展机遇。
       alc板相对传统砌块最大的优势就是干作业,施工快捷方便;钢结构相对框架混凝土结构最明显的优势也是施工速度快。从某种意义上讲,alc板与钢结构结合做建筑就是“黄金搭档”组合。
        alc外墙板的安装方法有外挂竖墙板、内嵌外墙竖板、外挂外墙横板、内嵌外墙横板四种。无论外挂式竖装板还是横装板,
alc板做为外墙板与钢结构结合使用时,建筑物的高度应当小于等于24m。


钢结构alc外墙板安装连接方法

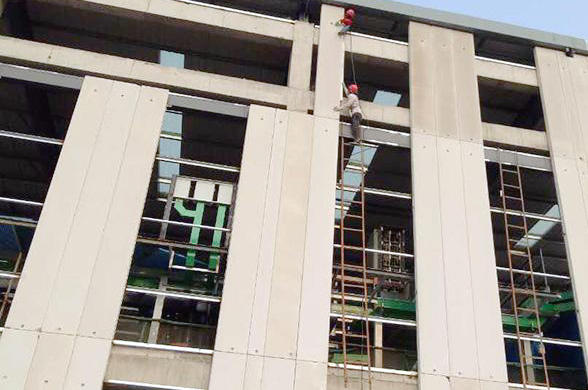

钢结构alc外墙板竖装外挂式效果

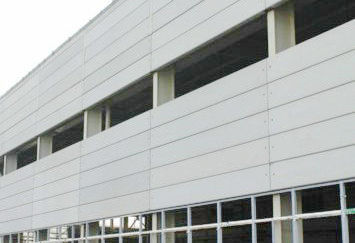

钢结构alc外墙板横装外挂式效果
      alc外墙板安装前,应当先做钢筋混土或实心砖坎墙。该坎墙的高度应当高于室内地面200mm。具体基础构造做法参考下图:图一做法适合严寒地区,图二(1)做法适合于夏热冬冷地区,图二(2)使用与夏热冬暖地区

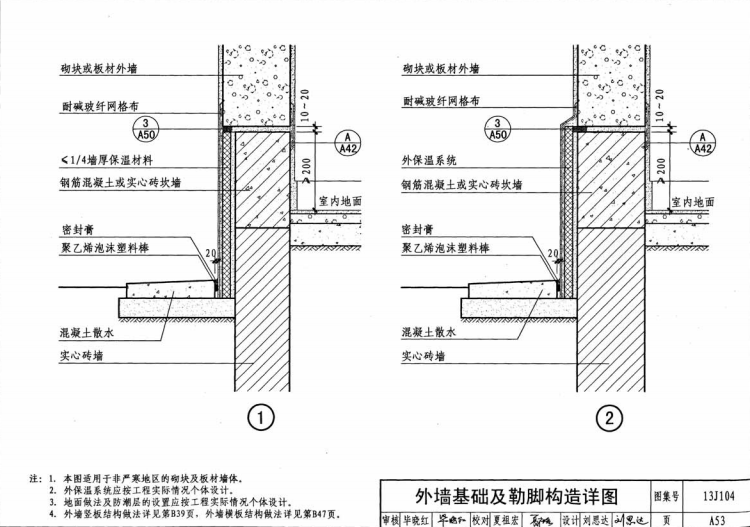

alc外墙板基础及勒脚构造做法(一)
alc外墙板基础构造做法

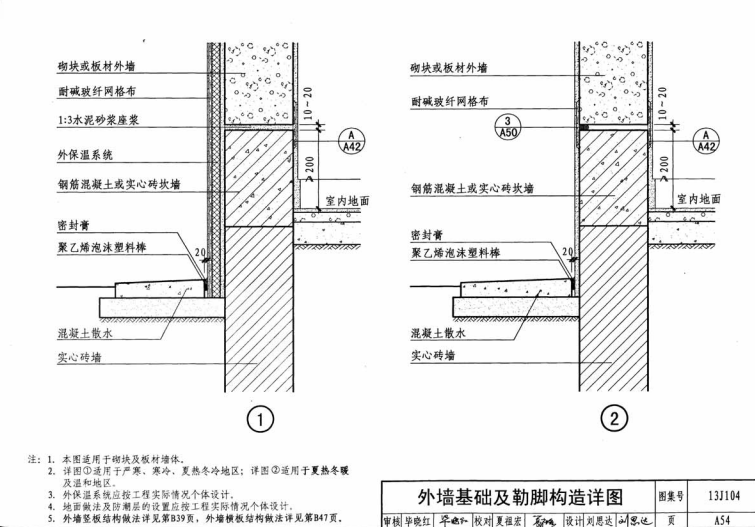

alc外墙板基础及勒脚构造做法(二)
alc外墙板勒脚构造做法
        钢结构alc外墙板安装方法有二种:一种是钩头螺栓法,一种是内置锚固法。根据施工的方便快捷性来衡量,钩头螺栓法用的比较多做为重点介绍。钩头螺栓固定时,先把L63*6的通长角钢电焊在钢梁上,然后再用L63*6的通长角钢电焊在第一根通长角钢上,最后,用钩头螺栓一端穿透板材拧紧螺帽,另一端电焊在L63*6的角钢上。需要注意的是,alc钢结构外墙横装板每隔三层板材要加专用支撑件。

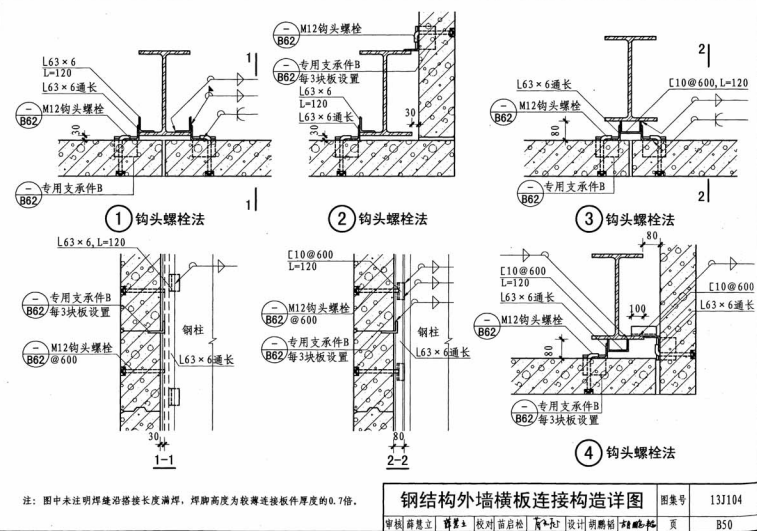

钢结构alc外墙板横装钩头螺栓构造
钢结构alc外墙板横装钩头螺栓构造

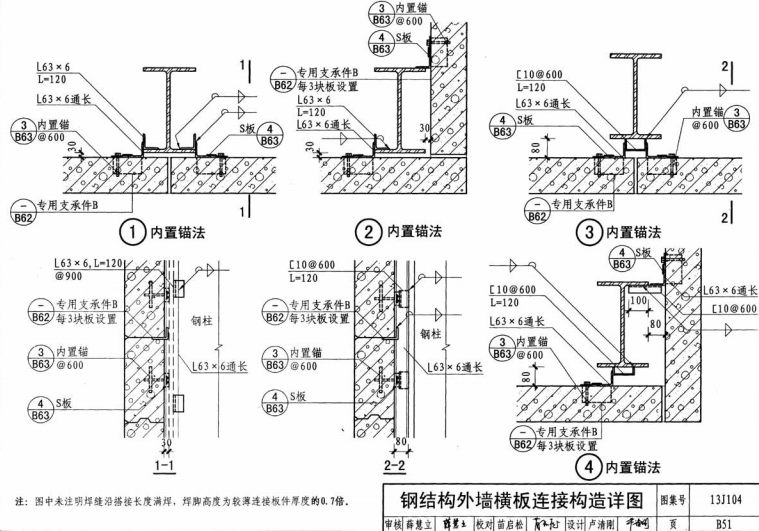

钢结构alc外墙板横装内置锚固连接构造

钢结构alc外墙板横装内置锚固连接构造
