本文主要介绍蒸压加气混凝土alc板安装施工工艺,它包含外墙板施工工艺、内墙板施工工艺、屋面板施工工艺。
1、前言
蒸压轻质加气混凝土板是以水泥、硅砂等为主要原料,由经过防锈处理的钢筋增强,经过高温高压蒸汽养护而成的多孔混凝土板材(简称ALC板),ALC板的干密度为625kg/m3 ,设计荷载为650kg/m3 ,被誉为“浮在水面上的混凝土”。ALC板施工速度快,安装方便,适宜用作多层、高层建筑内隔墙板、外墙板、屋面板和小跨度的楼板。ALC板在欧洲、日本使用很广,在我国是刚起步,它是国家建材局重点推广的新型建筑材料。
2、特点
(1)、ALC板重量轻,设计荷载小,由于其质地疏松多孔,是良好的保温和隔音材料。
(2)、作为墙板使用时由于板材薄,扩大了建筑使用面积。
(3)、 ALC板安装方便,施工速度快。
(3)、 ALC板安装方便,施工速度快。
3、适用范围:
此工法适用于ALC板的外墙、内墙和屋面板的施工。
4、工艺原理:
ALC板是利用接缝钢筋和板缝砂浆将屋面板连成一个整体。通过U型卡或钩头螺栓固定在梁或柱上。
5 工艺流程
排版→放样→选材→角钢焊接→装板→接缝筋焊接(或安装钩头螺栓)→校正→钩头螺栓焊接→板缝灌砂浆
6 ALC板施工方法
(1)、屋面板施工方法
框架结构屋面板安装 框架部分屋面梁为矩形梁,ALC屋面板两端搁置在两边梁上,搁置长度≥100mm同时通过梁中间的预埋件焊接连接钢筋在板缝处,灌水泥砂浆使之连成整体。
① 预埋件放置: 根据排版图,在每块板的接缝处放置预埋铁件。
② 找平放线: 在每道梁上拉通线,用水泥砂浆找平,使表面平整,坡度一致。找平后根据排版图,在屋面 梁上放线定出每块板位置。
③ 铺设: ALC屋面板有正反面,施工时务必确认板短边一侧的正反标记。由于ALC板很容易破损,ALC板由专用吊具吊至屋面后,由四人用ALC板专用吊装带,抬至铺设点,板端搁置处用水泥砂浆座浆,根据定位线进行调正。
④ 接缝钢筋焊接 接缝筋有纵向和横向两种,板短边方向的缝中有通长筋,以起连通和调整作用,焊在预埋件上;板长边方向边缘有企口,拼接后横向筋垂直纵筋伸入一边板缝中长500mm,和纵筋焊接,以起连接整体作用。这样预埋件位置即使偏了,不在板缝处,也可以通过纵筋而调整。
⑤ 灌缝 在板的边缘有企口,在企口中填满砂浆,通过砂浆和接缝筋的粘结得以加强,把整个屋面板连成一个整体。由于ALC板吸水率很大,故灌缝砂浆宜用1∶3水泥砂浆,水泥砂浆中加万分之一铝粉,使这微膨粘结。施工时先用水湿润板缝,再用107胶水刷一道后灌砂浆。灌缝时不能一次到位,应分2-3次进行,最后收光一次,砂浆灌缝一定要密实,以利于屋面板的整体性和防水要求。

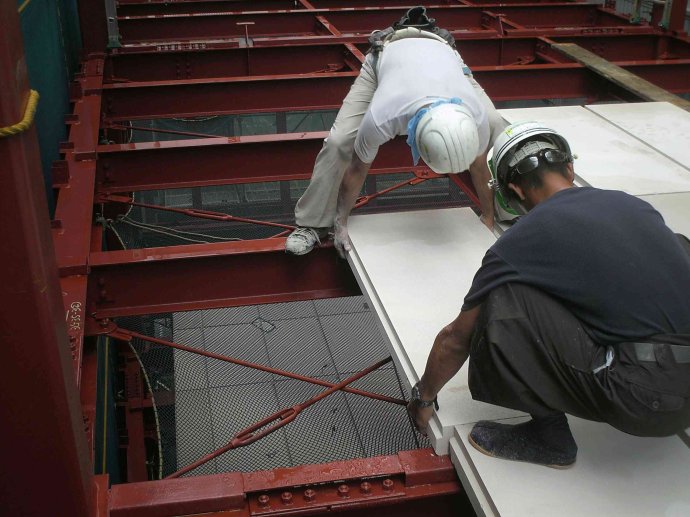

(2) 钢结构屋面板施工 由于ALC板横筋布置是两端密中间少,因此在ALC板截断时如果端部钢筋部分被截去,就不能实现板所标示的容许荷载,在施工中对于屋面板、楼板应当注意不要有涉及钢筋的截断,因此ALC屋面板长度应与图纸相符准确无误,不允许工地施工时由长切短。板在钢梁上搁置长度不应小于40mm,这就要求在安装檩条时准确到位,不能有偏差。 钢结构屋面与框架结构屋面的主要区别就是预埋件和接缝筋。(如图3): 图3 由于板长边方向没有接缝筋,所以铁件位置就必须在板缝位置,这就要求先根据排版图放线,后焊铁件。铁片与檩条必须焊牢,因为铁片不仅是固定接缝筋,还固定板端部以不使其滑动。铁片必须做防锈处理,镀锌或刷防锈漆。钢结构屋面板其余的施工方法和步骤与钢筋混凝土结构屋面板一样,此处就不再重复。
② 找平放线: 在每道梁上拉通线,用水泥砂浆找平,使表面平整,坡度一致。找平后根据排版图,在屋面 梁上放线定出每块板位置。
③ 铺设: ALC屋面板有正反面,施工时务必确认板短边一侧的正反标记。由于ALC板很容易破损,ALC板由专用吊具吊至屋面后,由四人用ALC板专用吊装带,抬至铺设点,板端搁置处用水泥砂浆座浆,根据定位线进行调正。
④ 接缝钢筋焊接 接缝筋有纵向和横向两种,板短边方向的缝中有通长筋,以起连通和调整作用,焊在预埋件上;板长边方向边缘有企口,拼接后横向筋垂直纵筋伸入一边板缝中长500mm,和纵筋焊接,以起连接整体作用。这样预埋件位置即使偏了,不在板缝处,也可以通过纵筋而调整。
⑤ 灌缝 在板的边缘有企口,在企口中填满砂浆,通过砂浆和接缝筋的粘结得以加强,把整个屋面板连成一个整体。由于ALC板吸水率很大,故灌缝砂浆宜用1∶3水泥砂浆,水泥砂浆中加万分之一铝粉,使这微膨粘结。施工时先用水湿润板缝,再用107胶水刷一道后灌砂浆。灌缝时不能一次到位,应分2-3次进行,最后收光一次,砂浆灌缝一定要密实,以利于屋面板的整体性和防水要求。
(2) 钢结构屋面板施工 由于ALC板横筋布置是两端密中间少,因此在ALC板截断时如果端部钢筋部分被截去,就不能实现板所标示的容许荷载,在施工中对于屋面板、楼板应当注意不要有涉及钢筋的截断,因此ALC屋面板长度应与图纸相符准确无误,不允许工地施工时由长切短。板在钢梁上搁置长度不应小于40mm,这就要求在安装檩条时准确到位,不能有偏差。 钢结构屋面与框架结构屋面的主要区别就是预埋件和接缝筋。(如图3): 图3 由于板长边方向没有接缝筋,所以铁件位置就必须在板缝位置,这就要求先根据排版图放线,后焊铁件。铁片与檩条必须焊牢,因为铁片不仅是固定接缝筋,还固定板端部以不使其滑动。铁片必须做防锈处理,镀锌或刷防锈漆。钢结构屋面板其余的施工方法和步骤与钢筋混凝土结构屋面板一样,此处就不再重复。

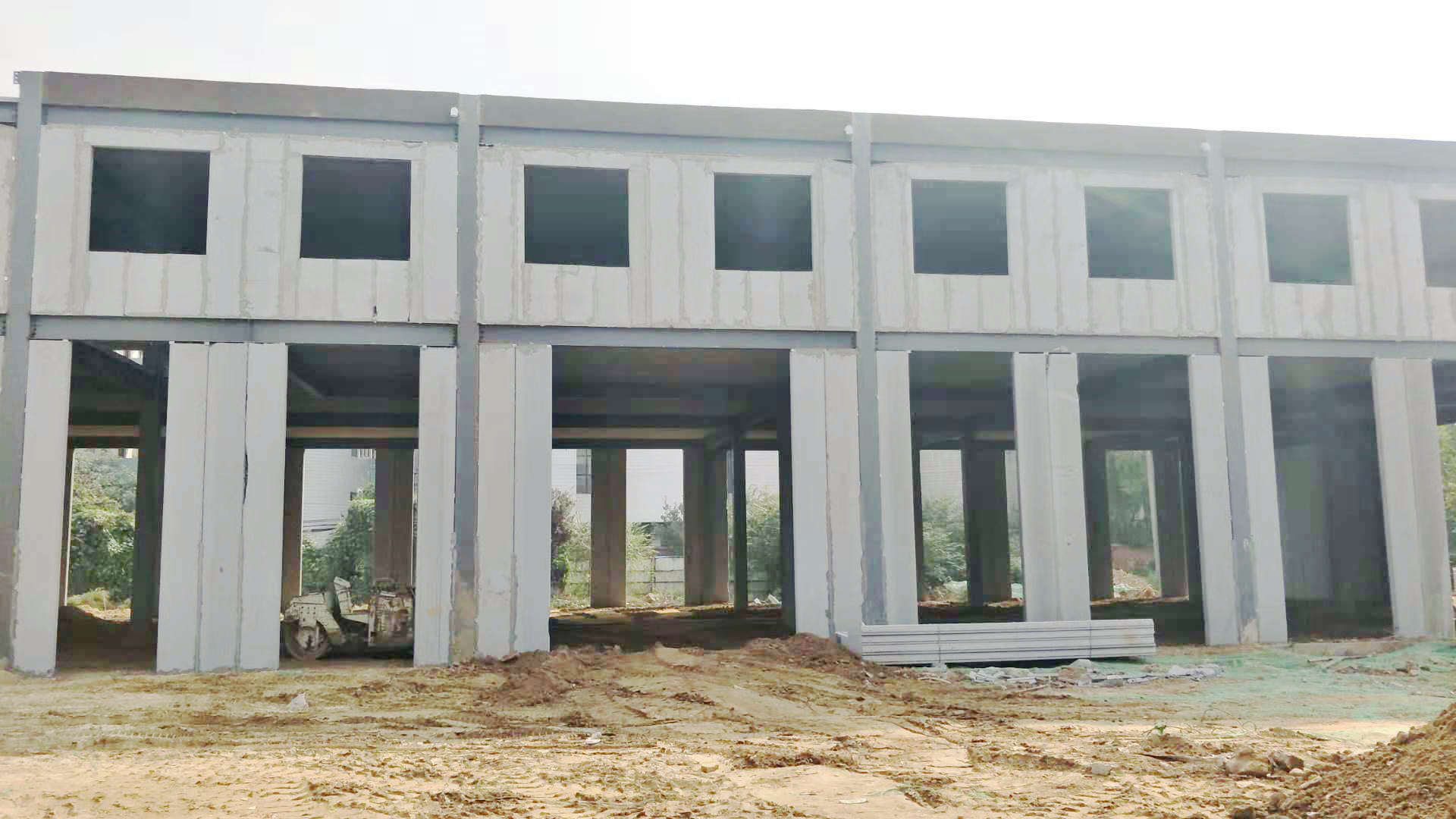

(2) 外墙板施工工艺
外墙板的施工方法有插入钢筋施工方法和螺栓固定施工方法。螺栓固定施工方法是将ALC板材用螺栓牢靠地固定在结构框架上的方法;插入钢筋施工方法是把板材靠放在外墙板上边用方钉点固,边按顺序插入下去,从后面开始在板与板结合处的细长槽内灌入接缝砂浆。通过在其中外墙板中间开着的孔插入钢筋将板材牢靠地 铁片50 80 接缝钢筋8 1=1000 固定在结构体上的方法。外墙板施工时,从弹线到安装,每一步都很重要,下边以常州国际汽车城为例谈谈外墙的施工要点。 外墙板有100厚和150厚两种,150厚板作线条,通过400宽的竖线条和350宽的横线条来表面建筑物立面丰富的艺术效果。本建筑成败的关键就在线条,因此,在安装线条时应特别注意。
(1) 、 槽钢安装(槽钢350×100×25×6是本工程为设计350宽线条和固定墙板所用的,其他工程不一定有槽钢) 外墙板和窗是固定在槽钢上,荷载通过槽钢传到柱上。 由于本工程跨度大,有6m,9m,12m。其中9m,12m跨的槽钢水平挠度和垂直挠度很大,都大于20mm以上,板安装上后便晃动,因此必须加固,经设计院同意后在梁上方9m中间,12m的1/3跨处各加现浇砼矩形柱,在梁底打4个膨胀螺栓,把钢板固定在膨胀螺栓上,再用钢板纵向焊在槽钢上,经过加固后槽钢稳定性大大加强,满足了墙板和幕墙的安装要求。
(2)、 放线 根据轴线和墙板的排版图在槽钢和砼梁上放线。
(3)、 角钢焊接 角钢有L50×5和L63×6两种,主要受力角钢为L63×6。构造要求用L50×5在钢筋砼柱或梁上固定,一般是焊在预埋件上,但由于在浇筑混凝土时排版图不详细,后图纸又有些变更,所以有些部位没有预埋件。在这些部位打膨胀螺栓固定,把角钢焊在膨胀螺栓上。由于外墙板是直接放在角钢上的,所以角钢的平整度将直接影响到外墙板的平整度和垂直度。槽钢本身有变形,焊接角钢时应根据轴线来定位,不能根据槽钢来定位。
(4) 、 ALC外墙板的安装 由于在角钢的焊接过程中,角钢和槽钢受热 都会产生变形,因此一定要根据现场实际情况来切割板材。在地面上把每跨的墙板平铺后根据实际尺寸弹线、切割、钻孔。钻孔时要尽量避开钢筋,扩孔深度为30mm以便于垫片和螺母的安放。
(5)、 ALC外墙板校正 墙板安装前检查角钢的位置和平整度,对不符合要求的立刻整改。符合要求后在水平方向和垂直方向各拉一条通线,以确保墙板的平整度和垂直度。ALC板材质较轻,外墙板可从屋面用绳子挂下来,下面由二人安装就位。用靠尺校正墙面的平整度和垂直度,合格后用钩头螺栓钩在角钢上然后焊牢,拧紧螺栓后焊接牢固。
(6)、 灌缝 经各方检查无误后就可以灌缝了。先用107胶水湿润缝壁,再用灌浆器或漏头灌注1∶3水泥砂浆。水泥砂浆呈流质状,靠其自重下流而密实。ALC板的吸水性强,强度低,砂浆中的含水率高不会影响其强度。(如图5 内墙板施工 内墙板安装主要有三种安装方法。 第一,安装内墙板之后在楼面上用细石混凝土或砂浆找平时的安装方法。用槽钢固定在天棚上,墙板上口卡在槽钢的槽里面。墙板的下口, 通长角钢L50×50×5槽钢350×100×25×6 通长角钢L50×50×5 钩头螺栓 @600 专用密封膏 100 150 专用密封膏钩头螺栓 @600 水泥砂浆
