蒸压加气混凝土板建筑构造说明

作者: alc板 时间: 2019-06-06 来源:转载
摘要:蒸压加气混凝土板建筑构造说明主要从设计要求、构造要求、墙面装饰工程做法要求、板材选用要求、施工验收要求几个方面来说明....

     蒸压加气混凝土板建筑构造说明主要从设计要求、构造要求、墙面装饰工程做法要求、板材选用要求、施工验收要求几个方面来说明。本文摘自《蒸压加气混凝土砌块、板材构造》13j104图集A18页、A19页A20页、A21页。
一、设计要求
      1、本图集中板材均为配筋规格条板,板材墙体按建筑结构构造特点可选用横板、竖板、拼装大板三种布置形式。选用板材规格时应满足结构设计要求,并应优先选用专用配套材料。
      2、选用要求:外墙板及屋面板应采用强度等级不低于A3.5的配筋板材;内墙板应采用强度等级不低于A2.5的配筋板材。
      3、墙体厚度、构造柱及圈梁等设置应满足相关结构及热工设计规范要求。
      4、本图集屋面板部分仅编入适用于蒸压加气混凝土砌块低层承重结构及工业建筑的不上人平屋面,选用时应按工程实际情况个体设计
      5、屋面热工设计应满足现行国家节能设计标准及热工规范的要求。
      6、蒸压加气混凝土产品用于复合屋面时应采取排湿排汽措施。
二、构造要求
(一)、墙板
      1、墙板平缝拼接时板缝缝宽不应大于5m,安装时应以缝隙间挤出砂浆为宜。
      2、墙缝要求
             (1)、墙板侧边及顶部与钢筋混凝土墙、柱、梁、板等主体结构连接处应预留10~20m缝隙,缝宽需满足结构设计要求。
             (2)、墙板与主体结构之间宜采用柔性连接,宜用弹性材料填缝,有防火要求时应采用防火材料填缝(如岩棉、玻璃棉等。
             (3)、外包外墙板应设构造缝,外墙板的室外侧缝隙应采用专用密封胶密封,室内侧板缝及内墙板板缝应采用嵌缝剂嵌缝。
             (4)、板缝做法详见第A50页板缝做法选用表。
      3、门窗洞口做法要求:应满足建筑构造、结构设计及节能设计要求,外门窗的安装位置宜靠近保温层的位置,否则外门窗口外侧或内侧四周墙面应进行保温处理,外门窗宜采用具有保温性能的附框。外门、窗框或附框与墙体之问应采取保温及防水措施。
      4、附墙暗管做法,见实例5
            (1)、开槽:不宜横向开槽,可沿板长方向开槽;宜避开主要受力钢筋;开槽时应弹线,并采用专用工具开槽。
            (2)、敷设管线:需要时可用管卡件将管线固定在墙上。
            (3)、填槽:敷设管线后应用专用修补材料补平并做防裂处理。

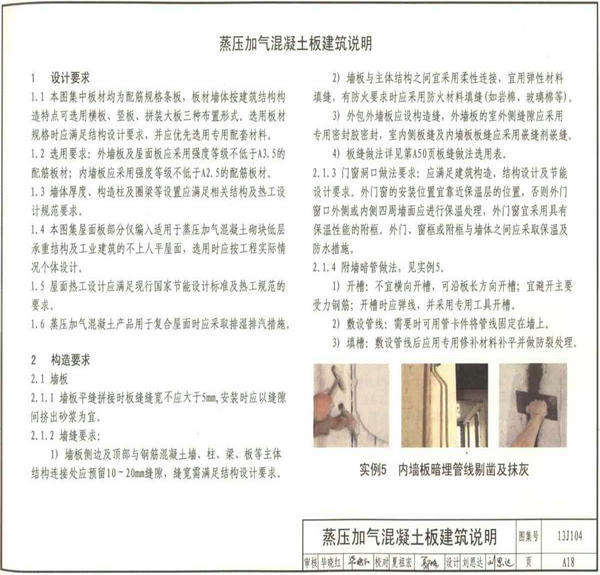

蒸压加气混凝土板建筑构造说明
蒸压加气混凝土板设计要求
5、墙面防裂措施:墙面抹灰层应设分格缝。墙板板缝处外墙抹灰层如采用强度较高的抹灰层时应采取防裂措施,如采用耐碱玻纤网格布压入聚合物水泥砂浆层的做法。
6、采用板材女儿墙时,女儿墙高度应不大于4倍板厚,同时应满足结构设计要求,否则不应采用板材女儿墙。
7、其他设计要求同砌块设计要求
    (二)、屋面板
1、檐口部位宜做有组织排水。当采用无组织排水时,应有合理的防排水和滴水构造,不得顺板端自由流淌。
2、屋面保温材料及防水材料的选用应符合现行国家标准要求,应按工程实际情况设计选用。
3、出屋面的管道、排气、排烟孔以及女儿墙墙根,应有防排水措施。
4、屋面板表面不宜开槽。必须开槽时可在板的上部表面沿板长方向开槽,宜避开钢筋,不得横向开槽。
5、屋面板不应作为屋架的支撑系统。
三、墙面装饰工程做法要求
工程做法要求同砌块工程做法要求。
四、板材选用要求
1、根据实际工程和具体功能要求等选用板材。有节能设计要求的建筑应根据板材的热工性能指标进行热工计算,依据计算结果选用板厚和板型,有隔声设计要求的建筑可参考本图集。

2、施工及验收要求

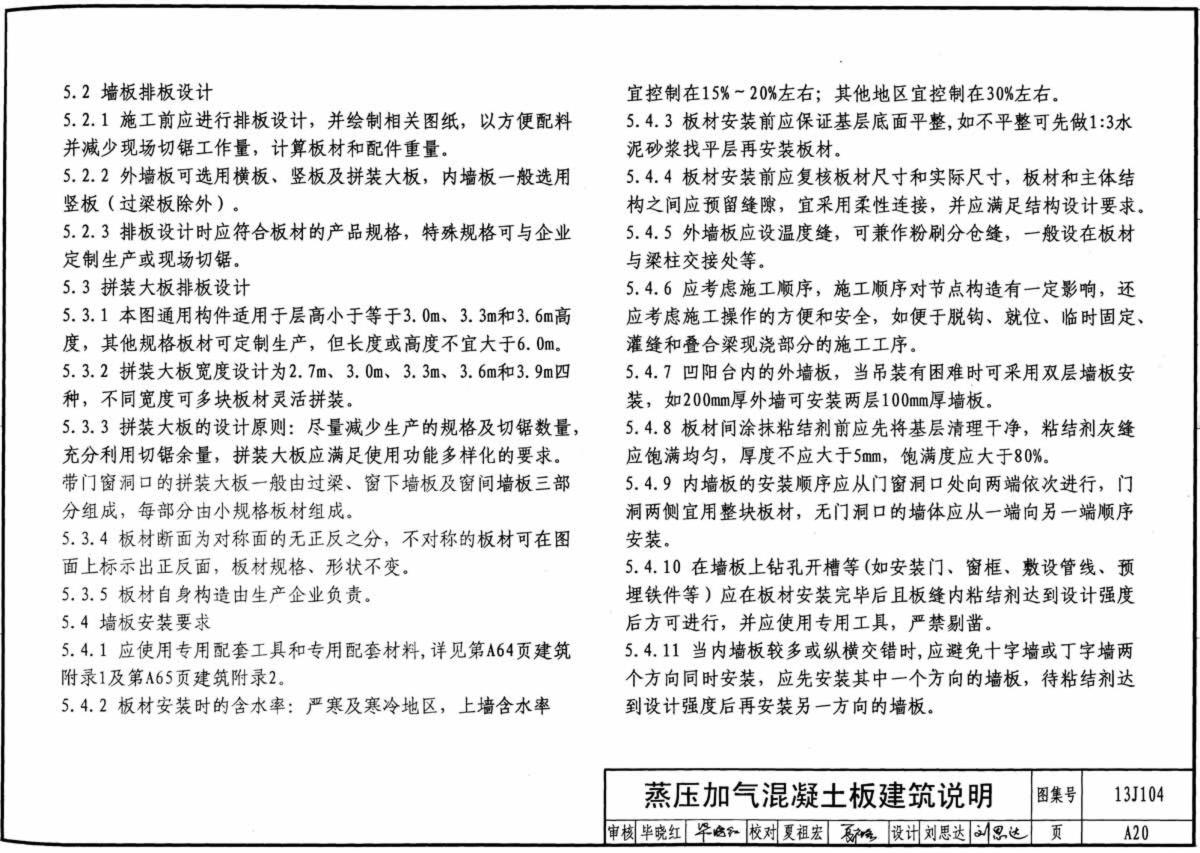

蒸压加气混凝土板建筑构造墙板排版设计
蒸压加气混凝板墙板排板设计

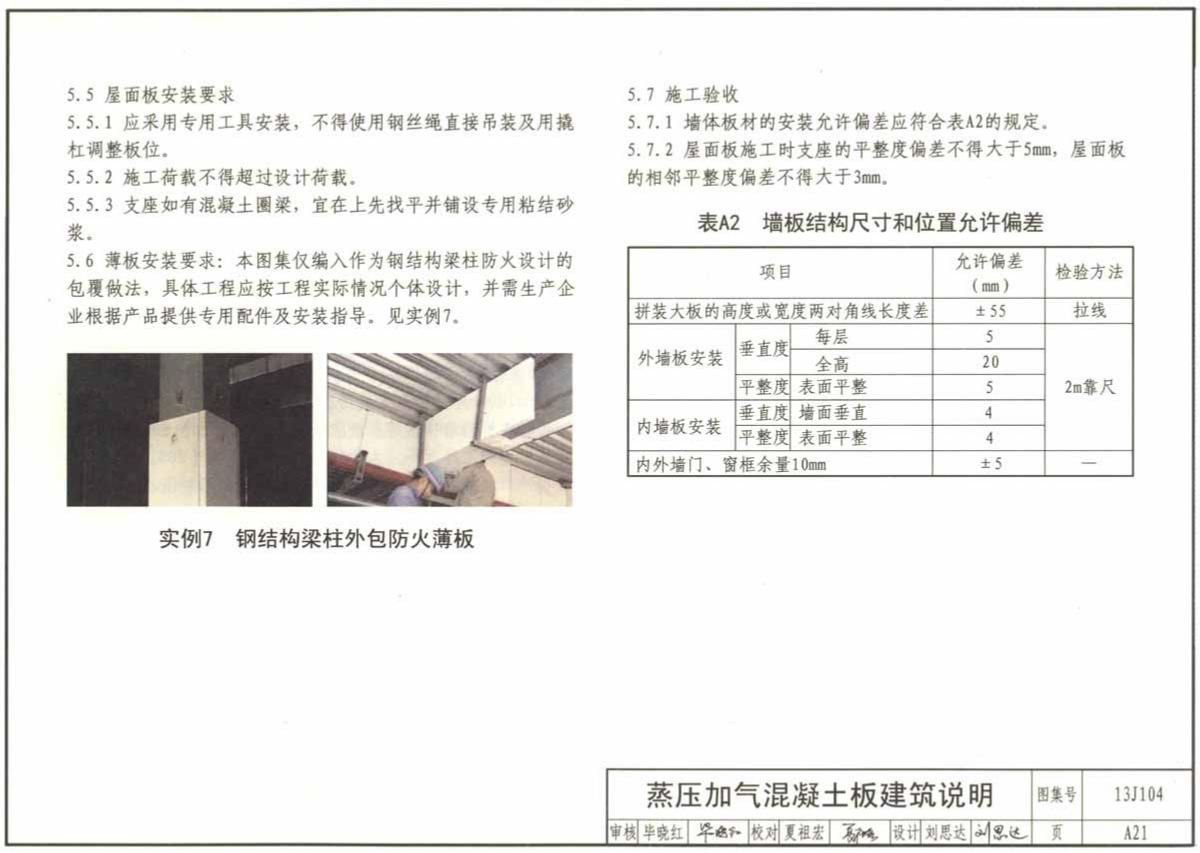

蒸压加气混凝土板屋面板安装要求
蒸压加气混凝土屋面板安装要求
点击免费下载《蒸压加气混凝土砌块、板材构造》13j104图集
