蒸压加气混凝土墙板配筋图

作者: ALC加气混凝土板 时间: 2021-03-26 来源:原创 阅读数:
摘要:本文主要根据《蒸压加气混凝土板》GB15762-2020最新标准的规定,介绍蒸压加气混土外墙板及隔墙板的配筋构造图...

        蒸压加气混土墙板按使用部位可以分为蒸压加气混凝土外墙板和蒸压加气混凝土隔墙板。因蒸压加气混凝土外墙板要承受一定的荷载,所以蒸压加气混凝土外墙板和蒸压加气混土隔墙板的配筋不同。
        根据《蒸压加气混凝土板》GB15762-2020最新标准的规定,外墙板及隔墙板的配筋构造图如下:

        一、蒸压加气混凝土外墙板钢筋网笼构造图

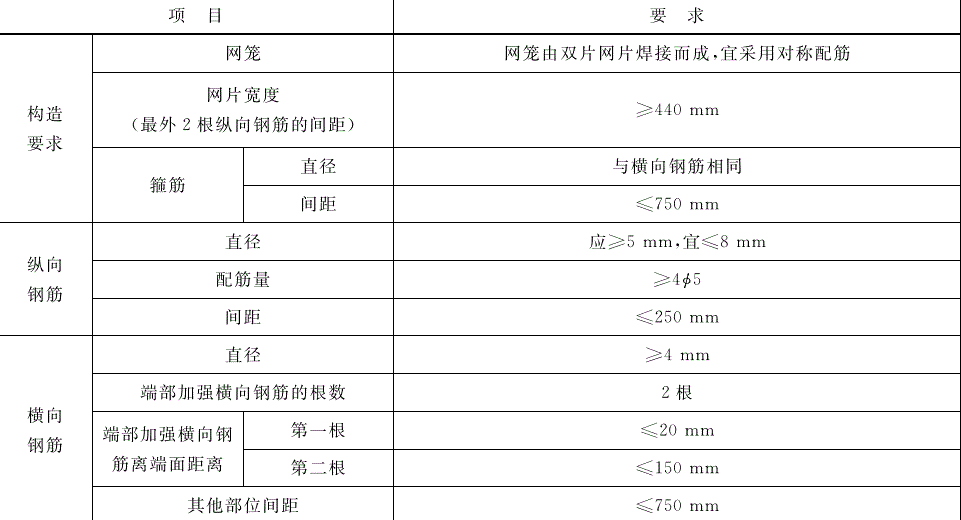

蒸压加气混凝土外墙板钢筋网笼构造要求
外墙板中钢筋网笼基本构造要求

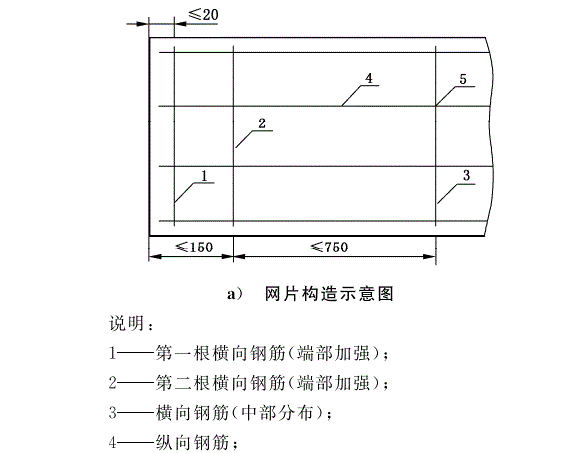

外墙板网片构造示意图
网片构造示意图

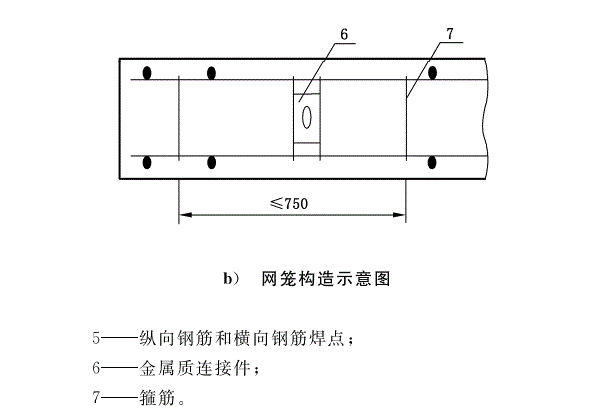

外墙板网笼构造示意图
网笼构造示意图

   二、蒸压加气混凝土隔墙板配筋要求

        1、 隔墙板宜采用双层钢筋网片;当隔墙板满足承载力要求、厚度不大于 150 mnl 、长度不大于 3000mm 时,可采用单层网片,网片宜置于隔墙板厚度中央。
        2 、隔墙板的纵向钢筋配筋量应不小于 4 根直径 4mm 的钢筋:钢筋网片端部应至少有一根横向钢筋.其与板端面的距离为不大于20 mm;其他部位的横向钢筋间距应 不大于 750 mm , ;横向钢筋直径不小于 4 mm。
        3 、有特殊要求的隔墙板.应在保证使用安全的前提下,由供需双方协商确定。
      相关知识:《不同厚度蒸压加气混凝土板aac外墙板、配筋、承载力选用表


加气混凝土板材钢筋直径是多少不知道后果有点严重


蒸压加气混凝土板材网片、钢筋配置过程
