一、编制内容
1、蒸压加气混凝土板（砌块）既是墙体材料，又具有良好的保温性能。作为单一材料墙体或与高效保温材料复合的墙体用于建筑外围护结构时，可达到不同气候区的节能设计要求，由于不同气候区域及建筑类型的现行节能设计标准对围护结构保温、隔热性能指标要求及计算方法均不尽相同，为方便选用，本图集将严寒地区和寒冷地区、夏热冬冷地区、夏热冬暖地区分开编制并按不同建筑类型设定计算模型。
2、结合建筑节能设计标准对外墙、屋面及分隔非采暖房间与采暖房间的内隔墙的热工性能指标要求，按照单一材料和复合外墙外保温、屋面,内墙编制了下列热工性能指标选用表

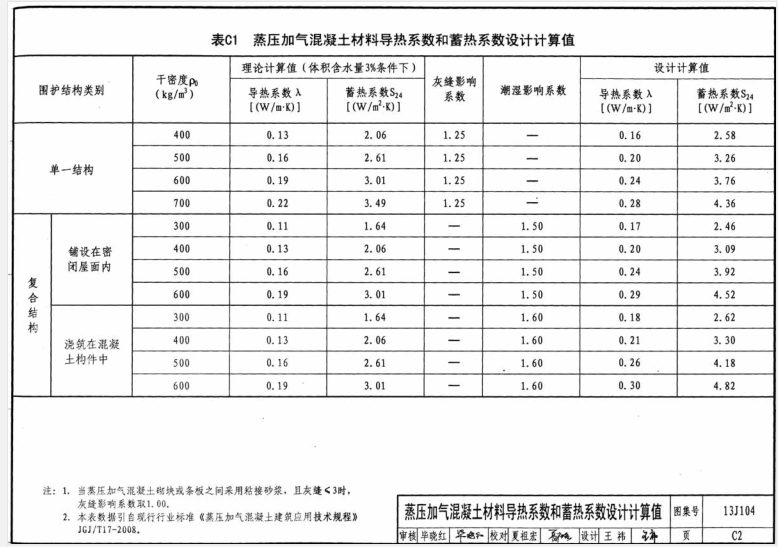

表C1一蒸压加气混凝土材料导热系数和蓄热系数设计计算值；

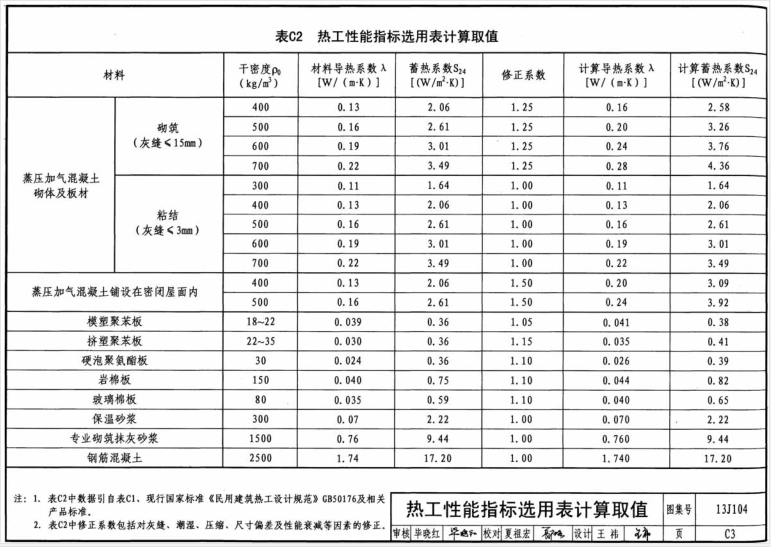

表C2一热工性能指标选用表计算取值
表C3一表C11蒸压加气混凝土外墙热工指标选用表参考《蒸压加气混凝砌块、板材》构造图集147-155页。
表C12一表C21-蒸压加气混凝土外墙外保温热工指标选用表参考《蒸压加气混凝砌块、板材》构造图集156-165页
表C22、表C23一蒸压加气混凝土保温屋面热工指标选用表参考《蒸压加气混凝砌块、板材》构造图集166-167页
表C24、表C25一蒸压加气混凝土内墙热工指标选用表参考《蒸压加气混凝砌块、板材》构造图集168-169页
点击下载：《蒸压加气混凝砌块、板材构造》图集
点击下载：《蒸压加气混凝砌块、板材构造》图集
二、保温构造要求
1、蒸压加气混凝土外墙砌块(板)单一材料不同厚度、容重在梁柱等热桥部位配置不同的保温材料(如:加气保温块和高效保温材料等)，可以满足部分地区节能设计标准要求。
2、当蒸压加气混凝土外墙砌块(板)本身厚度不能满足当地节能标准的要求时，可在加气混凝土砌块(板)内、外复合高效保温村料以达到节能设计标准要求。
3、蒸压加气混凝土单一、复合保温屋面应按照现行行业标准《蒸压加气混凝土建筑应用技术规程》10J/T17-2008规定采取排湿排汽的措施。
4、蒸压加气混凝土复合外墙应按现行国家标准《民用建筑热工设计规范》CB50176要求进行防潮验算。
三、选用要点
1、本图集采用的加气混凝土砌块(板)作为民用建筑主要围护结构选用时,应满足国家及当地的节能设计标准要求。
2、本图集中选用表的材料热工性能指标计算值如与工程当地的要求和条件不同时,材料的计算取值进行相应调整。
3、热工性能指标选用表根据公共建筑和居住建筑的常用建筑结构尺寸设置计算单元。
4、当工程条件中与选用表的计算条件相差较大时应根据相应的标准规定另行计算。
5、热工性能指标按照现行国家和不同气候区的行业建筑节能设计标准规定的计算方法计算。
6、热工性能指标计算包括墙体、屋面、保温层和内外表面抹灰层等主要材料,除梁柱外的其他构造热桥(包括门窗洞口的边框和构造柱等)的保温应符合节能设计标准要求
7、热工性能指标选用表可用于本图集适用范围内的民用建筑和工业建筑,符合计算条件的民用建筑可直接选用,条件相近的民用建筑和工业建筑可参照选用蒸压加气混凝土构造热工性能指标选用说明集号13j104
