蒸压加气混凝土板抗折性能是检验蒸压加气混凝土板性能的一个重要标准，它不但关系者蒸压加气混凝土板质量的好坏，而且还存在安全隐患。所以对蒸压加气混凝土板抗折性能实验至关重要。本文主要结合《蒸压加气混凝土板标准》15762-2008要求讲解其抗折实验的方法与步骤。
一、试件准备，采用机锯或刀锯，切割时不得将试件弄湿。
1、试件应沿制品发气方向中心部分上，中、下顺序锯取一组，“上”块上表面距离制品顶面30mm中”块在制品正中处，“下”块下表面离制品底面30mm，制品的高度不网，试件闻隔略有不同，以600mm的制品为例如下图：

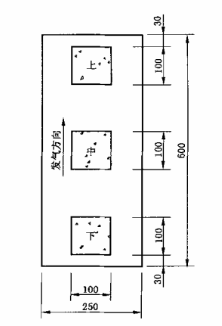

1立方体试件锯双示图
2、试件表面必须平整,不得有裂缝或明显缺陷,尺寸允许偏差为士2mm试件应逐块编号,标明锯取部位和发气方向。
3、试件为100mmx100mm×100mm正立方体,共二组6块在试件中部测量其宽度和高度,精确至1mm将试件放在抗弯支座辅轮上,支点间距为300mm,开动试验机,当加压键轮与试件接近时切割。
二、实验步骤
1、检查试件外观。
2、在试件中部测量其宽度和高度，精确至1mm。
3、将试件放在抗弯支座韆轮上，支点间距为300mm，开动试验机，当加压辗轮与试件接近时，调整加压辊轮及支座辊轮，使接触均衡，其所有间距的尺寸偏差不应大于士1mm。

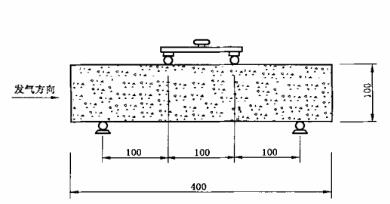

抗折强度试验示意图
4、试验机与试件接触的两个支座辊轮和两个加压轮应具有直径为30mm的弧形顶面，并应至少比试件的宽度长10mm，其中3个(一个支座提轮及两个加压幅轮)尽量做到能动并前后倾斜。
本文地址：https://www.hnalcb.cn/qiangbanxuanqu/121.html
上一篇：蒸压加气混凝土板属于新型墙体材料吗 下一篇：蒸压加气混凝土板条板检测报告及材料检测标准
